Garantire la sicurezza del sistema di gestione della batteria (BMS) nei pacchi LiFePO4
Una guida tecnica alla sicurezza del BMS LiFePO4, che copre il bilanciamento attivo, la gestione termica, la diagnostica a livello di cella- e la conformità internazionale.
L’implementazione di sistemi di accumulo di energia (ESS) al litio ferro fosfato (LiFePO4) nei settori commerciale e industriale (C&I) deve affrontare rigorosi requisiti operativi. Anche se la chimica del LiFePO4 mostra stabilità termica intrinseca rispetto alle varianti di nichel-manganese-cobalto (NMC), lo squilibrio cellulare assoluto, la propagazione termica e i difetti della topologia di controllo minacciano ancora la longevità delle risorse.
Una singola cella che funziona al di fuori dell'intervallo di tensione ottimale (da 2,5 V a 3,65 V) può indurre un degrado localizzato, riducendo la capacità utilizzabile del pacco fino al 35% su 1.500 cicli. Inoltre, un monitoraggio termico inadeguato rischia di provocare eventi di riscaldamento localizzato, con conseguenti interventi e tempi di inattività imprevisti del sistema.
Per proteggere il costo livellato dello storage (LCOS) a lungo termine, gli appaltatori EPC e i project manager necessitano di architetture BMS (Battery Management System) robuste e multistrato. Questa analisi delinea i meccanismi di controllo primari, le topologie di bilanciamento e i protocolli diagnostici essenziali per la stabilità del pacchetto LiFePO4 di livello -utilità.
Analisi tecnica: meccanismi e architettura di sicurezza fondamentali
Un BMS resiliente si basa su un'architettura distribuita master{0}}slave. I circuiti integrati Front-End (AFE) analogici monitorano direttamente i gruppi di celle, trasmettendo la telemetria all'MCU centrale tramite interfacce bus CAN isolate.

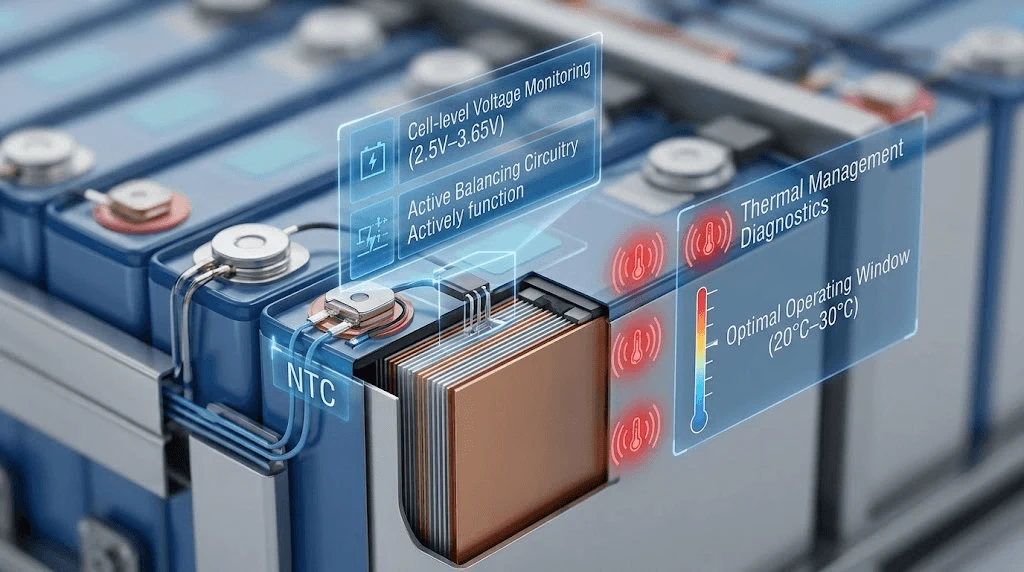

1. Monitoraggio-della tensione del livello della cella e calibrazione della soglia
Il rilevamento preciso della tensione richiede canali AFE dedicati con una tolleranza del segnale di <±2 mV. Le curve di scarica standard del LiFePO4 presentano un plateau di tensione estremamente piatto tra il 30% e l'80% dello stato di carica (SOC), rendendo i metodi della tensione a circuito aperto (OCV) insufficienti per la stima dello stato. Un BMS di alta-gradazione combina il conteggio di Coulomb con algoritmi di filtro di Kalman esteso (EKF) per tracciare il SOC con precisione entro ±2. Le soglie dei parametri di protezione devono essere applicate-hardware al livello AFE per garantire l'esecuzione indipendentemente dalla latenza del firmware MCU:
Interruzione-di tensione eccessiva (OVC):3,65 V (livello cella) / Ritardo:<10 ms
Sovra-recupero di tensione: 3.45V
Sotto-interruzione di tensione (UVC):2,50 V (livello cella) / Ritardo:<10ms
In-Recupero tensione:2.80V
2. Topologie di bilanciamento cellulare attivo
Passive balancing burns excess energy through shunt resistors as heat, typically capped at low currents (50mA to 100mA). For high-capacity commercial packs (>100Ah), è necessario il bilanciamento attivo.
I sistemi attivi utilizzano convertitori CC-CC bidirezionali o reti di commutazione capacitiva per trasferire la carica da celle a tensione-più elevata a celle a tensione-inferiore durante i cicli di carica e scarica. Abilitando correnti di bilanciamento tra 2 A e 5 A, le topologie attive mitigano la perdita di capacità dovuta alla variazione di capacità tra stringhe di celle di grandi dimensioni, migliorando la resa energetica utilizzabile durante il ciclo di vita dell'asset.
3. Gestione termica e diagnostica predittiva
La variazione di temperatura attraverso un modulo non deve superare i 3 gradi. Il BMS utilizza termistori con coefficiente di temperatura negativo (NTC) configurati con un rapporto minimo di 1 sensore per 4 celle in serie, oltre a sonde aggiuntive collegate ai MOSFET di potenza e alle sbarre principali.
Il firmware integrato calcola continuamente i gradienti termici dT/dt. Se la velocità di variazione localizzata della temperatura della cella supera 1 grado/min, il sistema attiva avvisi diagnostici prima di raggiungere i limiti assoluti di sovra-temperatura (carica di 55 gradi/scarica di 60 gradi).
Standard di settore e impatto su LCOS
La scelta di un BMS-di livello industriale altera direttamente i dati finanziari del progetto estendendo la produttività del ciclo di vita e riducendo le spese operative (OpEx).
|
Parametro/Caratteristica |
BMS commerciale standard |
Architettura BMS industriale avanzata |
|
Architettura in equilibrio |
Passivo (50 mA−100 mA) |
Attivo bi-direzionale (2 A−5 A) |
|
Precisione del rilevamento della tensione |
±10mV |
±2mV |
|
Protocolli di comunicazione |
RS485 di base |
Doppio bus CAN/Modbus TCP/SNMP |
|
Tempo di reazione al guasto |
<100 ms |
<2 ms (Hardware Interrupt) |
|
Rapporto di rilevamento termico |
1 sonda ogni 16 celle |
1 sonda per 4 celle + monitoraggio sbarre |
|
Ciclo di vita del progetto |
3.000 cicli (80% SOH) |
6.000–8.000 cicli (80% SOH) |
Analisi dell'impatto LCOS
Mantenendo lo squilibrio delle celle al di sotto di 10 mV per una durata di 8.000-cicli, un BMS di bilanciamento attivo-previene lo spegnimento prematuro delle stringhe causato da celle isolate a bassa tensione. Questa funzionalità riduce il costo livellato di storage (LCOS) di:
· Conservazione della capacità utilizzabile:Previene l'effetto "anello più debole", mantenendo la capacità delle stringhe vicino ai valori nominali.
· Cicli di sostituzione ridotti:Estende la durata utile complessiva del pacchetto oltre i 10 anni senza richiedere la sostituzione dei moduli cella a metà-vita.
Integrazione e compatibilità del sistema
Un BMS conforme deve interfacciarsi perfettamente con i sistemi di conversione dell’energia (PCS) a monte e con i regolatori di carica solare.
Quando si distribuiscono soluzioni di storage commerciali comeModulo di accumulo di energia da 25,6 V 100 Ah, le comunicazioni industriali dipendono dai protocolli CAN bus 2.0B e Modbus RTU a bassa-latenza. Il BMS trasmette i limiti operativi dinamici all'inverter in tempo reale:
Limite della corrente di carica (CCL):Regolazione dinamica in base alla tensione massima della cella e alla temperatura interna.
Limite corrente di scarica (DCL):Regolato in base alla tensione minima della cella, alla temperatura e al SOC attuale.
Questa comunicazione a circuito chiuso-forza l'inverter a limitare l'uscita prima che i limiti termici o di tensione vengano superati, evitando spegnimenti drastici del sistema in caso di profili di carico pesanti.
Controllo qualità e conformità globale
La garanzia della sicurezza industriale richiede il rispetto verificato degli standard di test globali.
UL1973:Standard di sicurezza per batterie utilizzate in applicazioni stazionarie. Verifica l'integrità strutturale, il contenimento delle celle e la sicurezza elettrica in condizioni di guasto.
CEI 62619:Obbliga test di sicurezza funzionale per le batterie al litio industriali, compresi test di propagazione dell'instabilità termica e controlli di sicurezza del software dell'unità di controllo.
ONU 38.3:Test sulla sicurezza dei trasporti, tra cui simulazione dell'altitudine, shock termico, vibrazione, impatto, cortocircuito esterno e scarica forzata.
Il controllo della qualità della produzione deve incorporare test automatizzati di fine-of-linea (EOL). Ogni scheda BMS è sottoposta a verifica della protezione da cortocircuito-, controlli di calibrazione su tutti i canali di misurazione e condizionamento del burn-in condizioni termiche elevate (50 gradi) prima dell'assemblaggio finale.
Domande frequenti
1. In che modo il BMS previene la propagazione dell'instabilità termica in condizioni di corto-circuito?
Il BMS utilizza una strategia di difesa a due-livelli: gli interruzioni hardware di corto-circuito primario attivano disconnessioni ultra-veloci dello switch-stato solido/MOSFET entro < 100 microsecondi quando vengono superate le soglie di corrente. Se utilizzi una topologia con relè meccanico o contattore, i fusibili a semiconduttore ultra-rapidi forniscono un isolamento fisico secondario. Inoltre, il firmware di controllo monitora i vettori dT/dt per rilevare cortocircuiti interni prima che si verifichi lo scarico del gas o la propagazione termica.
2. Quali sono i requisiti logistici e di sicurezza per la spedizione di pacchi LiFePO4 ad alta-capacità all'estero?
Tutti i pacchi devono essere certificati secondo la normativa UN 38.3 e spediti con uno Stato di carica (SOC) compreso tra il 30% e il 50%. I pacchi richiedono un imballaggio a rischio certificato UN- (merci pericolose di Classe 9) con isolamento interno rinforzato, protezione dei terminali-da cortocircuito e involucro interno- sigillato contro l'umidità. Il BMS deve essere impostato su una modalità-"Deep Sleep" a basso consumo durante il transito per limitare l'auto-scarica a < 0,5% al mese.
3. Quali sono i limiti per gli adattamenti personalizzati del firmware BMS OEM/ODM per protocolli inverter specifici?
I limiti della personalizzazione includono la modifica delle strutture del frame CANbus/RS485, la mappatura degli indirizzi di registro Modbus personalizzati, la regolazione degli algoritmi di calcolo SOC/SOH dinamici e la configurazione di curve di intervento temperatura/tensione personalizzate. Le modifiche del livello fisico consentono opzioni tra commutazione MOSFET a stato solido- o circuiti di pilotaggio di contattori esterni in base ai limiti di tensione del sistema (fino a 1000 V CC. I tempi di lavorazione standard per gli adattamenti del protocollo firmware sono in genere da 2 a 3 settimane.
